Переключатели предназначены для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением 380 В, постоянного тока напряжением 220 В и применяются для комплектации панелей, пультов, шкафов управления металлорежущих станков и других подобных устройств, для управления которыми нужна мнемоническая связь между направлением перемещения рукоятки переключателя и направлением перемещения рабочего органа управляемого механизма.

ТУ 43.12-00216875-014-94;РД 16 01.007-88
Обозначение ПК12-21ХХХХ-54 Х3:
ПК-вид аппарата переключатель крестовый;
12-номер серии;
21-номинальный ток: 10 А;

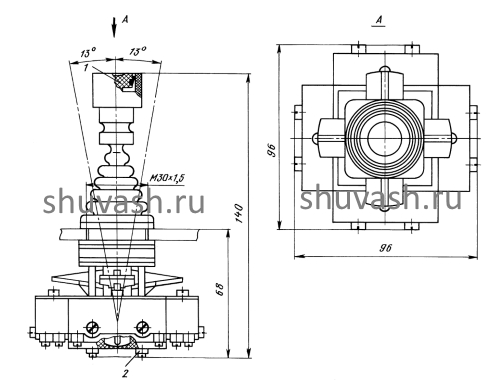

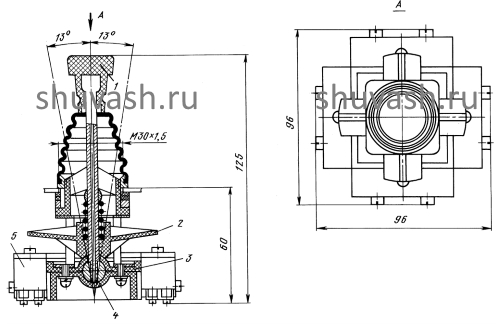

Х-разделительный знак или буква: "-" - исполнение без защиты от попадания стружки;

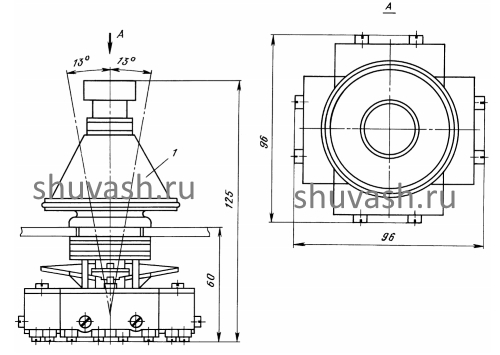

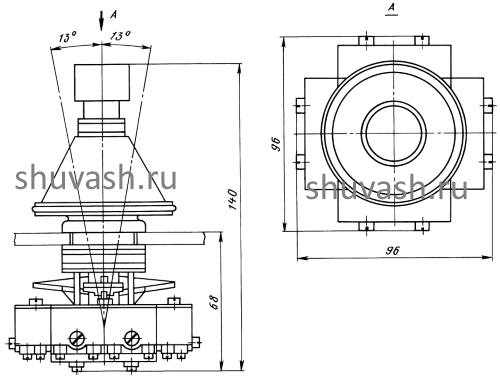

Д-исполнение с защитой от попадания стружки;
Х-число полюсов, управляемых рукояткой (8 -8 полюсов);
Х-число полюсов, управляемых толкателем (0 - полюса отсутствуют, 2 - два полюса);
Х-конструктивное исполнение приводного элемента (1 -рукоятка с одним фиксируемым положением; 2 - рукоятка с пятью фиксируемыми положениями);
54-степень защиты IР54 по ГОСТ 14255-69;
Х3-климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150-69.

Коммутационная износостойкость переключателей при частоте включений не более 600 циклов в час, относительной продолжительности включения (ПВ) 40, 60% составляет не менее:
0,25*106 циклов ВО для каждого из полюсов, управляемых рукояткой (на одно положение рукоятки);
1,25*106циклов ВО для полюсов, управляемых толкателем.

Усилие управления составляет, не более: для рукоятки - 50 Н; для толкателя - 30 Н.
При этом интервал между последовательными циклами составляет от 5 до 10 с при ПВ=60%.
Рукоятка переключателя выдерживает действие приложенного момента (10+/-1) Н*м без остаточных деформаций.
Элементы крепления переключателей на панели выдерживают нагрузку от крутящего момента не менее (20+/-2) Н*м
Коммутационные элементы переключателя, управляемые рукояткой или толкателем, выдерживают сквозной ток 150 А.
К одному контактному зажиму переключателя разрешается подсоединение одного медного или алюминиевого провода сечением до 2,5 мм2 или двух медных проводов сечением 1 мм2
